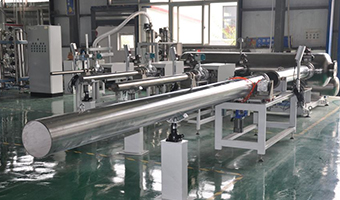

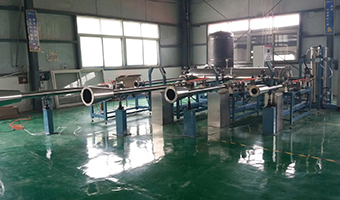

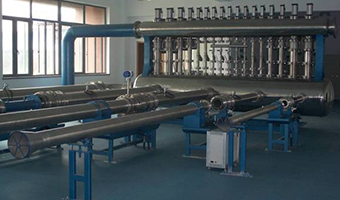

音速喷嘴法气体流量标准装置

音速喷嘴法气体流量标准装置

检表种类： 旋进旋涡流量计、涡街流量计、气体涡轮流量计、气体容积式、热式气体质量流量计等气体仪表。
可测试仪表口径： DN15-DN100
综合精度： 0.31%
标定介质： 空气
太阳成集团tyc151cc(中国)仪表工厂拥有多年音速喷嘴法气体流量标准装置自主研发设计生产经验，可以精准标定DN15-DN800口径的各类涡轮流量计、涡街流量计、罗茨流量计、容积式流量计、速度式流量计等。
立即咨询
了解详情
产品简介
文丘里音速喷嘴法气体流量标准装置，它选用符合国家标准ISO9300《临界流文丘里喷嘴测量气体流量》
文丘喷嘴作为标准流量计，采用标准表法进行流量检定或测试。
在满足对不同类型流量计进行检定的前提下，该装置突出了不正确度低、范围度宽、自动化程度高、被检仪表种类多、结构合理，环保节能新颖等特点。
该装置可对：
  1. 气体涡轮流量计
  2. 涡街流量计
  3. 气体腰轮流量计
  4. 旋进旋涡流量计
  5. 热式气体流量计
  6. 气体超声波流量计
进行出厂检验和周期检定。
主要特点


01
装置结构紧凑，重复性和可靠性好。流体为大气无污染，安全可靠，流量温度稳定，不会影响标定精度。
02
喷嘴结构简单、坚固耐用、易于复制和检验、其流出系数的不确定度≦0.2%
03
创新采用高真空角阀该阀具有动作响应速度快，如ISO160开关响应速度1s,小阀更快。同时还具备超长使用寿命（80万次开关动作）和超低的泄漏率1.3×10?7Pa.√.S-1。
04
气源是多组罗茨风机，组合灵活，变频控制节省运营成本。
05
装置在工作时，根据流量大小可以自由组合多个喷嘴，因此测量范围宽。下限0.5M?/h，上限流量为1000M?/h。根据客户要求可以设计更大流量。
06
温度变送器和绝压变送器，据采用多次平均法，进一步保证所采集数据的准确性。
07
独创的平衡阀设计有效的防止风机翻转，降低造成的二次噪音。
08
大小喷嘴采用不同的前后滞止容器，可以实现不同被压比。节电能30%。（特殊标定时）。
09
自动夹表器采用精密直线导轨和定位光杆，大大提升夹表的效率和密封效果。
010
10.软件界面友好、清晰易懂、设计合理、自动化程度高。
技术参数
  1. 场地空间尺寸约15米×7米×2.5米（参考尺寸，最终根据客户现场尺寸设计）
  2. 标定装置流量范围：0.5-1000m³/h
  3. 本设备的综合精度0.31%
  4. 管道材质304不锈钢，机架部分碳钢喷漆处理
  5. 本设备可以检定DN15-DN100口径。
  6. 所标仪表有旋进旋涡流量计、涡街流量计、气体涡轮流量计、气体容积式、热式气体质量流量计等气体仪表。
  7. 音速喷嘴的流量分布：
喷嘴座编号 PZ01 PZ02 PZ03 PZ04 PZ05 PZ06 PZ07 PZ08
喷嘴编号 YSPZ36001 YSPZ36002 YSPZ36003 YSPZ36004 YSPZ36005 YSPZ36006 YSPZ36007 YSPZ36008
流量值m³/h 0.5 1 2 4 8 16 32 64
喷嘴座编号 PZ09 PZ10 PZ11 PZ12 PZ13 PZ14
喷嘴编号 YSPZ36009 YSPZ36010 YSPZ36011 YSPZ36012 YSPZ36012 YSPZ36012
流量值m³/h 128 256 512 1024 1024 1024
  1. 绝压变送器（进口EJA传感器）
  2. 温度变送器（A级精度）
测量原理

当实验气体经被检表进入容器后音速喷嘴的出入口压力之比为一定值时（喷嘴前和喷嘴后的背压比达到45%时），喷嘴喉部的雷诺一定，则气流通过喷嘴喉部的流速恒定，此时即为临界流状态。气流达到最大速度（音速）。流过喷嘴的气体质量流量也达到最大值。此时只与喷嘴入口入的滞止压力和温度有关，而不受其下游状态变化的影响。流经音速喷嘴的质量流量可按下式计算。


计算公式

根据临界流连续性原理，此时通过被检表的气体质量流量，一定等于通过喷嘴处气体的流量。选择不同的喷嘴组合，就可以标定不同的流量值。然后通过环境环境条件检测如温度、压力、湿度，有上位机采集数据，通过修正算出标准的流量值，获得鉴定结果。
设计制造参照标准

标准装置符合
JJG 643-2003《标准表法流量标准装置检定规程》
JJG 198-1994《临界流流量计检定规程》
JJG198-1994《速度式流量计检定规程》
JJG 897-1995《质量流量计检定规程》
ISO9300《临界流文丘里喷嘴测量气体流量》
JJG 198-94《速度式流量计检定规程》
ISAS71.07《过程测量和控制系统环境条件温度和温度》。
