    气体涡轮流量计

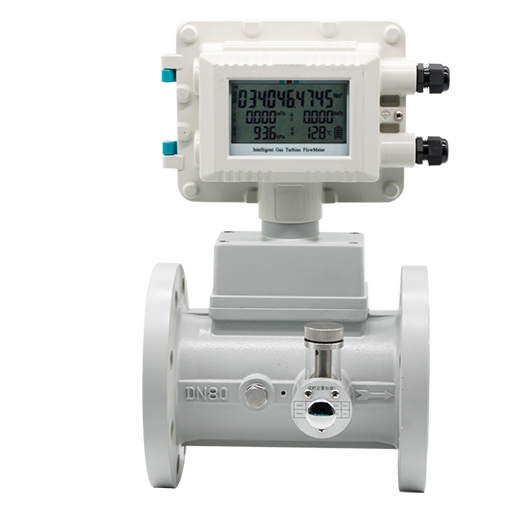

    ATWG气体涡轮流量计

    公称通径： DN50-DN400
    功能应用： 主要用于贸易结算,手机预付费系统,远程抄表
    优势特点： 始动流量低,重复性好,压力损失小
    适用介质： 天然气、压缩空气、氮气等
    ATWG气体涡轮流量计主要用于工业管道中天然气,空气,氮气等介质流体的流量测量,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
    立即咨询
    了解详情
    产品简介
    气体涡轮流量计是一种用于气体流量测量的精密计量仪器，该产品是我公司结合自身产品精心研发而成的，它具有压力损失�。既范雀�、始动流量低，抗振与抗脉动流性能好，量程比宽等特点。使得流量计成为一种特别优秀的能准确计量气体累积量的商业贸易计量仪表。

    当气流进入流量计时，首先通过特殊结构的前导流体加速。在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡，转速恒定，涡轮转动角速度与流量成线性关系。利用电磁感应原理，通过旋转的涡轮驱动信号发生器顶端导磁体周期性地改变磁阻，使磁场也发生相应变化，从而在线圈两端感应出与流体体积流量成正比的脉冲信号。该信号经前置放大器放大，整形后与压力传感器、温度传感器检测到的压力、温度信号同时输入到流量积算仪进行计算处理，直接显示出标准的瞬时体积流量和体积总量。

    ATWG气体涡轮流量计考虑到气体的可压缩性，体积量与介质的温度，压力密切相关，因而增加了温度、压力传感器，跟踪介质的温度和压力变化，将工况流量直接转换成标准状态下的流量，保证了计量的准确性。气体涡轮流量计可广泛用于石油、化工、电力、工业用锅炉等燃气计量和燃气调压站，输配气管网天然气、城市天然气计量等领域。
    优势特点


    01
    整流技术能在安装条件不理想，前后直管段短、介质流速变化相对较大的情况下保持计量的可靠性。
    02
    防尘结构能有效防止介质中的杂质进入轴承造成的快速磨损、卡死现象。
    03
    智能一体化设计可动态检测介质的温度与压力，并进行自动补偿和压缩因子修正，直接显示气体的标准瞬时体积流量和标准体积总量。
    04
    双电源微功耗技术，整机功耗低，既能凭内电池长期供电运行5年，又可接外电源供电运行。
    05
    流量计带有脉冲信号输出，也可根据用户需要输出4～20mA标准模拟信号，IC卡定量脉冲信号等多种信号。
    06
    采用RS485接口、MODBUS协议，可通过GPRS/CDMA、internet组成远程数据采集及监控系统，便于数据的集中采集和实时管理。
    07
    智能流量积算仪可转动180°，方便在不同方向的数据读数。
    08
    采用高精度进口的防尘不锈钢仪表专用轴承、准确度高、灵敏度好、使用寿命长、范围度宽。
    09
    独特的密封腔压力平衡设计可有效的减少灰尘吸入轴承的间隙造成轴承的磨损和卡死。
    技术参数
    性能 技术参数
    仪表口径及连接方式 25、40、50、80、100、150、200、250采用法兰连接；
    精度等级 ±1.5%R、±1%R
    量程比 1：10、1：20、1：30
    显示方式 宽屏显示器同时显示瞬时流量、日累积流量、总累积流量
    温度、压力、时间、日期、电池电量
    仪表材质 表体：304不锈钢,铸铝材质；叶轮：防腐ABS或高质铝合金；显示器：铸铝；进口轴承
    温度、压力传感器 内置
    被测介质温度（℃） -10℃～+100℃
    环境条件 介质温度：-10℃～+100℃，相对湿度5%～90%，大气压力86～106Kpa
    通讯信号 三线制脉冲
    三线制4-20mA、RS485协议、IC卡信号
    供电电源 内置锂电池、外供24VDC双供电
    传输距离 ≤1000m
    信号线接口 内螺纹M20×1.5
    防爆等级 ExdIIBT6
    防护等级 IP65
    产品选型
    ★ 测量介质、温度，是否有腐蚀性
    ★ 流量范围和用户管道的内径
    ★ 压力等级
    ★ 是否现场显示
    ★ 工作电源
    ★ 信号输出、通讯
    ★ 是否要防爆
    ★ 安装方式
    ★ 精度等级
    安装事项

    为了确保气体涡轮流量计的测量精度，必须正确地选择安装位置和方法。
    1.对直管段的要求：ATWG气体涡轮流量计必须水平安装在管道上（管道倾斜度为5度内），安装时流量计轴线应与管道轴线同心，流向要一致。流量计上游应有不小于2D的等径直管段，如果安装场所允许建议上游直管段为20D、下游为5D。
    2.对配管的要求：流量计安装点的上下游配管的内径与流量计内径相同。
    3.对旁通管的要求：为了保证流量计检修时不影响介质的正常使用，在ATWG气体涡轮流量计的前后管道上应安装切断阀门，同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的阀门必须全开，避免造成计量不准或不稳定。
    4.对外部环境的要求：流量计安装在室内，必须要求安装在室外时，一定要采取防晒、防雨措施，以免影响使用寿命。
    5.对介质中含有杂质的要求：为了保证流量计的使用寿命，应在流量计的直管段前安装过滤器。
    6.安装场所：ATWG气体涡轮流量计应安装在便于维护，无强电磁干扰和热辐射的场所。
    7.安装焊接要求：用户另配一对标准法兰焊在前后管道上。绝不允许带流量计焊接。安装流量计前应严格清除管道中焊渣等脏物，用等径的管道（或旁通道）代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。安装流量计时，法兰间的密封垫不能凹入管道内。
    8.流量计接地要求：流量计应可靠接地，不能与强电系统地线共用。
    9.对于防爆型产品的要求：为了ATWG气体涡轮流量计安全正常使用，应复核防爆型流量计的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守国家防爆型产品使用要求。用户不得自行更改防爆系统的连接方式，不得随意打开流量计前盖、取压口等部件。
